柴油發電機組直流機勵磁三相交流發電機

1. 基本結構

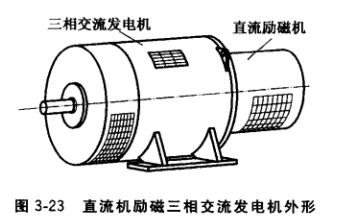

直流機勵磁三相交流發電機整機外形如圖3- 23所示，由三相交流發電機和直流勵磁機同軸 （或皮帶傳動）連接而成。直流勵磁機是一臺定子磁極繞組和電樞繞組經電刷并聯連接而成的自并激直流發電機。

2. 工作原理

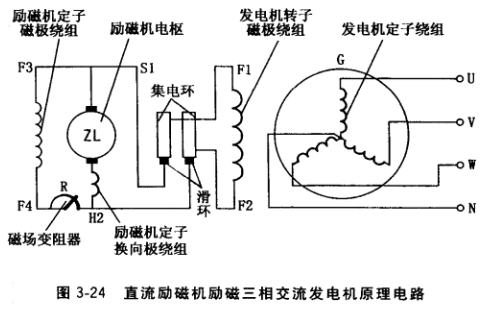

       直流勵磁機勵磁三相交流發電機原理電路如圖3-24所示。發電機由內燃機驅動旋轉至空載轉速，依靠直流勵磁機定子磁極鐵心的剩磁， 直流勵磁機電樞繞組感應交流電壓，經換向器整流成直流，輸入發電機轉子磁極繞組，建立發電機轉子主磁場，定子三相繞組便感應出三相電壓，輸出電能。磁場變阻器起調節直流勵磁機定子磁極繞組電流（直流勵磁機勵磁電流）用。減小磁場變阻器電阻，勵磁機勵磁電流增大，電樞感應電壓上升，通過發電機轉子磁極繞組的勵磁電流增大，從而使發電機定子繞 組感應電壓上升。反之，增大磁場變阻器電阻，使發電機電壓降低。這種發電機的空載電壓 和負載后的電壓均靠手動調節磁場變阻器進行調整，當勵磁機配上自動電壓調節器時，即實現可控自動調壓。
